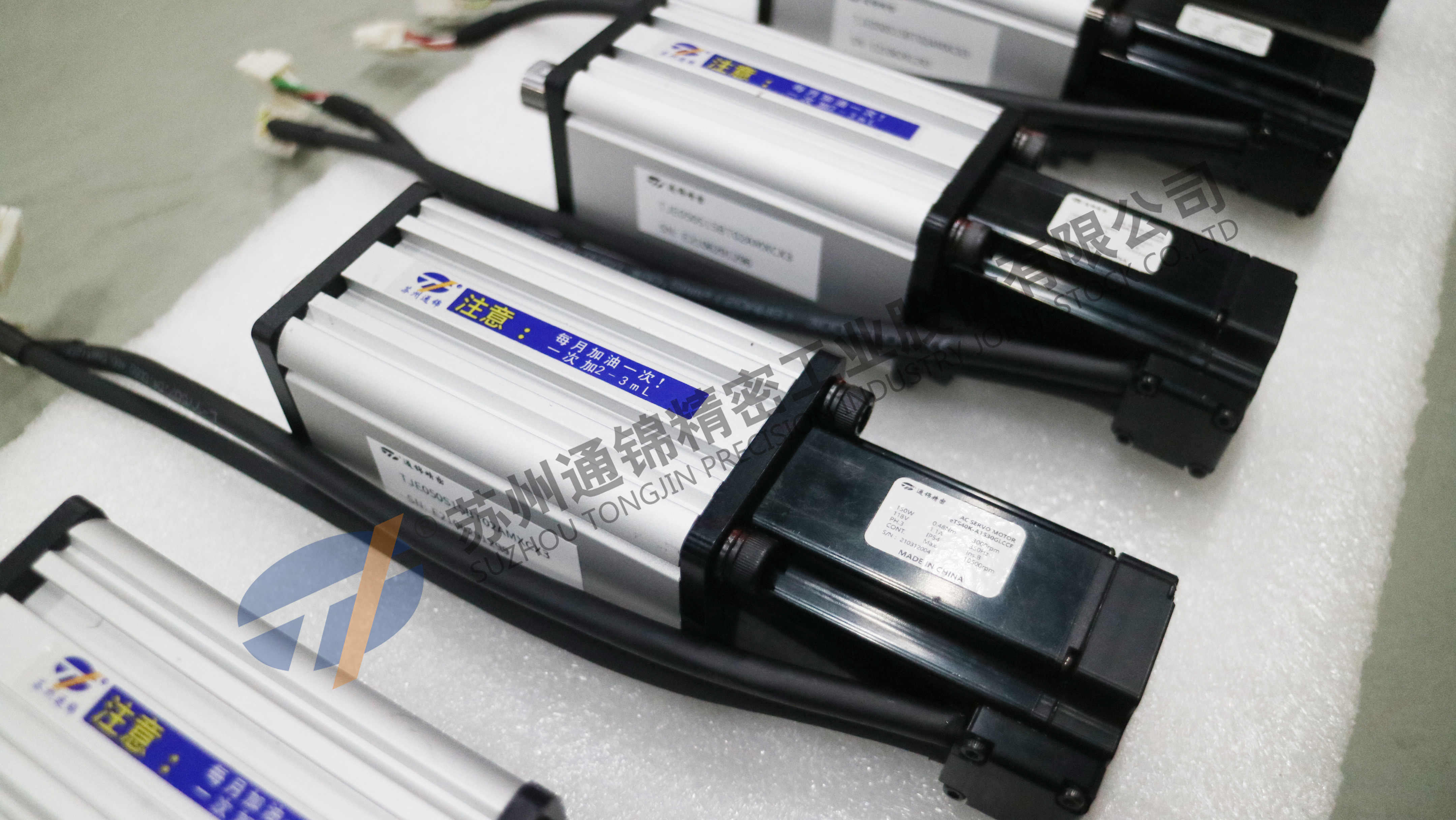

220V コンパクト構造 座席の高さ調整用のマイクロサーボ電動シリンダー
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | TJ |
| 証明 | ISO9001:2008,CE |
| モデル番号 | TJE040 |
| 最小注文数量 | 1 PC |
| 価格 | negotiable |
| パッケージの詳細 | 外的なパッキング:または非木箱カートンに入れなさい;クッションのパッキング:EPEの泡 |
| 受渡し時間 | 3-4週 |
| 支払条件 | T/Tの先立って30%の支払、配達の前の70% |
| 供給の能力 | 1ヶ月あたりの800 PC |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 材料 | アルミニウム | 色 | 標準:海軍blue&silveryは、他カスタマイズすることができる |
|---|---|---|---|
| スピード | 200mm/sまで | 繰り返し可能性 | ±0.01mm |
| 脳卒中 | 50~200mm | 出力力 | 0.65KNまで |
| モーター結合方式 | 線形/平行 | 内部回転拘束 | を使って/外に |
| スクロールリード | 4mm | 負荷結合方式 | カスタマイズ |
| ハイライト | コンパクト構造 サーボ電動シリンダー,220Vの電動電動シリンダー |
||
製品の説明
220V コンパクト構造 座席の高さ調整用のマイクロサーボ電動シリンダー
1操作原理
電動シリンダーは,螺旋と螺旋ペアの回転運動を通じて,モーターの回転運動をプッシュ棒に変換する線形運動である.
サーボモーターの閉ループ制御特性を使用して,推力,速度,位置の精度制御を便利に実現できます.モーション制御技術を使って実現できます,数値制御技術とバス (ネットワーク) テクノロジー.精密な運動制御を実現することができます 円筒と水力円筒駆動を実現することはできません.
2製品モデルの定義
例として: TJE075 S100 B について R 05 A について M について C について 2 P11 O/C N/P
|
TJE075 シリーズ番号
TJE040:44×44mm TJE065:64×64mm TJE075:75×75mm TJE095:93×93mm TJE110:111×111mm TJE135:134×134mm |
S100 効果的ストローク
TJE040:50〜200mm TJE065:50-250mm TJE075:50〜600mm TJE095:50-800mm TJE110:50〜1000mm TJE135:50-1200mm |
|
B 螺旋型
A: アクメスクリュー B:ボールスクリュー C:ローラースクリュー |
R 逆回転
R: と T:無 ((TJE040 この機能がない限り) |
|
05 螺旋鉛
TJE040:4mm TJE065:45,10,16,20mm TJE075:45, 10, 20, 40mm TJE095:45, 6, 8, 10, 25mm TJE110:56,8,10,20,32mm TJE135 について:1020~50mm |
A 自動車の取り付けタイプ
B:並行 |
|
M・シリンダー装着タイプ
M1:両面の固定装置 M2:サイドターニオンマウント M3:フロントフレンズマウント M4:後部フレンズマウント M5:後部クリーブ・マウント M6:後方軸の固定装置 MX:カスタマイズされた |
C 負荷接続タイプ
C1:男性 C2:女性 C3:Uボルト C4:ボールヘッドのヒンジ CX:カスタマイズされた |
|
2 制限スイッチの数
(デフォルトは通常開いたNPNスイッチ) |
O/C 制限スイッチ
O:通常開いている C:通常 近く |
|
N/P センサータイプ
N:NPN P:PNP |
| 格子レギュラー + フォースセンサー |
|
フォースセンサー:1 4-20mA 2 0-10V 格子レギュラー:1 TTL 24V 2 RS422 ((5V差) |
|
部品が欠けている場合 格子レギュラーも フォースセンサもないことを意味します P01:格子レギュラー TTL(24Vのみ P10:格子レギュラー4-20mAのみ |
マーク:
1) 効果的ストロークを確保するために,両端に5mmのスペースを留める必要があります.
2) モーターを並列に搭載しているとき,センサーをモーターの同じ側に設置することはできません.
2電気サーボシリンダー駆動トルクと
電源選択表
| モーター接続 | 平行 (ベルト駆動) | ||||||||
| 減量比 | 1 | 1.5 | 3 | 5 | |||||
| スクリュー・リード | [ミリ] | 4 | |||||||
| モーターパワー | [KW] | 01 | 0.15 | 0.1 | 0.15 | 0.1 | 0.15 | 0.1 | 0.15 |
| モーターの定数トルク | [N.M] | 0.32 | 0.48 | 0.32 | 0.48 | 0.32 | 0.48 | 0.32 | 0.48 |
| モーターの定速 | [r/min] [r/min] [r/min] [r/min] [r/min] [r/min] [r/min] [r/min] [r/min] [r/min] [r/min] [r/min] [r/min] [r/min] [r/min] | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| シリンダー名乗力 | [KN] | 0.45 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 |
| シリンダー最大力 | [KN] | 0.65 | |||||||
| シリンダー速度 | [mm/s] | 0〜200 | 0〜130. | 0から65 | 0から40 | ||||
| TJE040シリーズ電動サーボシリンダー駆動トルクと電力の選択テーブル | |||||||||
| モーター接続 | 線形 (コップリング直駆動) | ||||||||
| 減量比 | 1 | 1.5 | 3 | 5 | |||||
| スクリュー・リード | [ミリ] | 4 | |||||||
| モーターパワー | [KW] | 01 | 0.15 | 0.1 | 0.15 | 0.1 | 0.15 | 0.1 | 0.15 |
| モーターの定数トルク | [N.M] | 0.32 | 0.48 | 0.32 | 0.48 | 0.32 | 0.48 | 0.32 | 0.48 |
| モーターの定速 | [r/min] [r/min] [r/min] [r/min] [r/min] [r/min] [r/min] [r/min] [r/min] [r/min] [r/min] [r/min] [r/min] [r/min] [r/min] | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| シリンダー名乗力 | [KN] | 0.45 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 |
| シリンダー最大力 | [KN] | 0.65 | |||||||
| シリンダー速度 | [mm/s] | 0〜200 | 0〜130. | 0から65 | 0から40 | ||||
3申請について
★軍用装備:レーダー,ミサイル設置器,装甲車両のスイングプラットフォーム,特殊装備その他の軍艦および航空機のハッチ,開口,座席の高さの調整,武器追跡システム,アクチュエータ,実験的な持ち上げ支援高低方向の操作調整 ロケット燃料の押す 炉のドアを開ける
★特殊機器:工業自動化生産ライン,組立ライン,物流トランスミッション,リフティングプラットフォーム,オフセット制御,バルブ制御,座標操作機機械機器 CT カマナイフ食品・医薬品産業 機械機械 工業用包装機械 自動車用電子プレス 繊維機器の巻き込み機械 インデックス 型式位置制御 固定,掘削位置付け.
★ 実験機器: シミュレーションプラットフォーム,テストベッド,波機械,テスト機器など
このタイプは特に:
食品サービス産業 (H)液圧シリンダーと気圧シリンダー,それははるかにクリーンです).
4なぜ我々を選んだ?
| 1コンパクトな構造と小さな寸法 |
| 2高硬さ,低惰性,迅速な反応 |
| 3高い信頼性と長寿命 |
| 4エネルギー節約とノイズ削減 |
| 5. 組み立てと使用が便利 保守が簡単です |
| 6品質保証1年 終身メンテナンスサービス |
