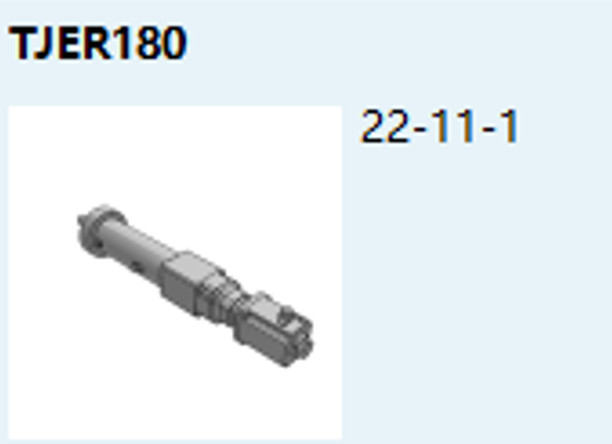

TJER180 線形/折りたたみ式電動シリンダー 高性能
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | TJ |
| 証明 | ISO9001:2015,CE |
| モデル番号 | TJER180 |
| 最小注文数量 | 1pcs |
| 価格 | negotiable |
| パッケージの詳細 | 外包:カートンまたは木製以外の箱;クッションパッケージ:EPE泡 |
| 受渡し時間 | 3〜4週間 |
| 支払条件 | T/Tの先立って30%の支払、配達の前の70% |
| 供給の能力 | 1ヶ月あたりの800 PC |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 名前 | TJER180 | 材料 | アルミニウム |
|---|---|---|---|
| 色 | 標準:海軍blue&silveryは、他カスタマイズすることができる | スピード | 300mm/sまで |
| 繰り返し可能性 | ±0.01mm | 脳卒中 | 50~3000mm |
| 出力力 | 100KNまで | モーター結合方式 | 線形/平行 |
| 内部回転拘束 | を使って/外に | スクロールリード | 1020mm |
| 負荷結合方式 | の球のヘッド蝶番男性、女性、U字型ボルトおよびカスタマイズされる | ||
| ハイライト | 線形 高性能電気シリンダー,折りたたみ 高性能電気シリンダー,高性能の電動サーボシリンダー |
||
製品の説明
1.オーパーナショナルP原則
製品名 サーボ電動シリンダー モデル番号 TJER180
メーカー TONGJIN PRECISION 商品の色
製品タイプ 手動/自動 設定するかどうか 設定可能
2製品モデルの定義
例として:TJER220 S800 B について R 05 A について M について C について 20 05 0 P11 O/C N/P
|
TJER220ほらシリーズ番号
TJER190 TJER220 TJER250 |
S800 円効果 的 な 発作
TJER160:50~1500mm TJER190:50~2000mm TJER220:50~2500mm TJER250:50~3000mm |
B・スクリップタイプ
B:ボールスクリュー C:ローラースクリュー |
|
R・反回転
T:なし |
05ほらスクリュー・リード TJER190:1020mm TJER220:1020mm TJER250:1020mm |
Aモーターのマウントタイプ B:並行 |
|
M についてほら円筒の設置タイプ
M1:両面の固定装置 M2:サイドターニオンマウント M3:フロントフレンズマウント M4:後部フレンズマウント M5:後部クリーブ・マウント M6:後方軸の固定装置 MX:カスタマイズされた
|
C について負荷C について接点タイプ
C1:男性 C2:女性 C3:Uボルト C4:ボールヘッドのヒンジ CX:カスタマイズされた |
20ほらパワー
01100W 02200W 04400W 08:750W 101000W 202000W 303000W |
|
05 円減量比
055対1 1010対1 2020対1 |
2番号オーfL について模倣するS魔女
(デフォルトは通常開いたNPNスイッチ) |
O/Cほら制限スイッチ
O:通常開いている C:通常 近く
|
|
N/Pほらセンサータイプ
N:NPN P:PNP |
マーク:
1効果的なストロークを確保するために,両端に5mmのスペースを留める必要があります.
2センサーは,モーターを並列に設置しているときに,モーターの同じ側に設置することはできません.
3. 電動サーボシリンダー駆動トルク
| スクロール仕様 | 6310 | ||||||||
|
標準モーターの定位電源 KW |
5.5 | 7.5 | |||||||
|
モーターのノーマルトルク N·m |
35 | 48 | |||||||
|
自動車の定速数 (r/min) |
1500 | 1500 | |||||||
| 減量比 | 5 | 7 | 5 | 7 | |||||
|
標準モーターの定位推力 kN |
98.91 | 100 | 100 | 100 | |||||
|
標準モーターの定速 mm/s |
50 | 36 | 50 | 36 | |||||
|
繰り返し位置付け精度 mm |
±0.01/±002 | ||||||||
|
最大有効移動 mm |
2000 | ||||||||
|
最大負荷推力 kN |
100 | ||||||||
|
最大膨張速度 mm/s |
250 | ||||||||
|
接近スイッチ (三線) |
IME18-08BNSZW2S (通常開いている) IME18-08BNOZW2S (通常は近く) |
NPN ライン長 2M |
|||||||
|
IME18-08BPSZW2S (通常開いている) IME18-08BPOZW2S (通常は近く) |
PNP ライン長 2M |
||||||||
| スクロール仕様 | 6320 | |||||||||||
|
標準モーターの定位電源 KW |
5.5 | 7.5 | ||||||||||
|
モーターのノーマルトルク N·m |
35 | 48 | ||||||||||
|
自動車の定速数 (r/min) |
1500 | 1500 | ||||||||||
| 減量比 | 5 | 7 | 10 | 12 | 5 | 7 | 10 | 12 | ||||
|
標準モーターの定位推力 kN |
49.46 | 69.24 | 98.91 | 118.69 | 67.82 | 94.95 | 120 | 120 | ||||
|
標準モーターの定速 mm/s |
100 | 71 | 50 | 42 | 100 | 71 | 50 | 42 | ||||
|
繰り返し位置付け精度 mm |
±0.01/±002 | |||||||||||
|
最大有効移動 mm |
2000 | |||||||||||
|
最大負荷推力 kN |
130 | |||||||||||
|
最大膨張速度 mm/s |
250 | |||||||||||
|
接近スイッチ (三線) |
IME18-08BNSZW2S (通常開いている) IME18-08BNOZW2S (通常は近く) |
NPN ライン長 2M | ||||||||||
|
IME18-08BPSZW2S (通常開いている) IME18-08BPOZW2S (通常は近く) |
PNP ライン長 2M | |||||||||||
4申請について
応用分野 軍用機器,実験機器,レクリエーション機器,食品機器,医療機器,その他の生産機器
(1) 軍用機器:レーダー,ミサイル装置,装甲車両のスイングプラットフォーム,特殊装備および他の戦艦および航空機のハッチ,開口,座席の高さの調整,武器追跡システム,アクチュエータ,実験的な持ち上げ支援,戦車砲弾の高低方向の操作調整 ロケット燃料の押す,炉のドアを開くなど
(2) 特殊機器:工業自動化生産ライン,組み立てライン,物流トランスミッション,リフティングプラットフォーム,オフセット制御,バルブ制御,座標操作機機械機器 CT カマナイフ食品・医薬品産業 機械機械 工業用包装機械 自動車用電子プレス 繊維機器の巻き込み機械 インデックス 型式位置制御 固定,掘削位置付け.
(3) 実験機器:シミュレーションプラットフォーム,試験床,波機械,試験機器など.
このタイプは特に:
セルボプレッシング,モーターアセンブリ生産ライン そして,一緒に私たちのセルボプレッシングソフトウェアを購入することもできます.
5なぜ我々を選んだ?
1コンパクトな構造と小さな寸法
2高硬さ,低惰性,迅速な反応
3高い信頼性と長い使用寿命
4エネルギー節約とノイズ削減
5簡単に組み立てて使用し シンプルなメンテナンス
61年間の品質保証 終身メンテナンス
